Tìm hiểu về APDU (application protocol data unit) và TPDU ( Transport Protocol Data Unit )

Truyền thông trên thẻ thông minh

1. APDU

• Giao thức APDU( application protocol data unit) là một gia thức cấp ứng dụng giữa thẻ thông minh và ứng dụng máy chủ. Các thông điệp APDU theo ISO 7816-4 bao gồm 2 cấu trúc :
  1. APDU lệnh
  2. APDU phản hồi

1.1 APDU lệnh

• CLA: 0x00 ( 16 hex)
• INS: tự đặt, nhiều lệnh -> nhiều INS
• P1, P2: tham số bắt buộc
• APDU lệnh có Le, APDU phản hồi có data

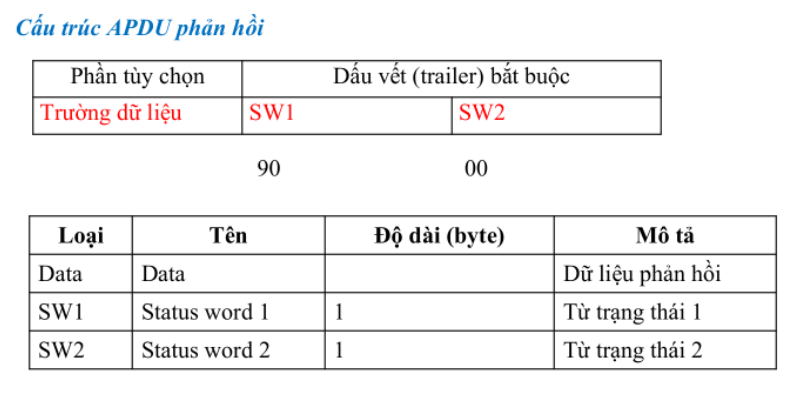

1.2 APDU phản hồi

• Từ trạng thái ( Status word) là phần bắt buộc gồm 2 trường SW1, SW2
• Biểu thị trạng thài xử lý của thẻ sau khi thực hiện APDU lệnh
• Ví dụ: Từ trạng thái “0x9000” có nghĩa là một lệnh đã được thực hiện thành công và trọn vẹn.
  – Trong các trường hợp khác, từ trạng thái có thể chỉ ra:
  – Truy cập bị từ chối
  – Không tìm thấy file
  – Không có CLA hoặc INS nào như mong đợi,….

2.Giao thức TPDU

TPDU ( Transport Protocol Data Unit – Đơn vị dữ liệu giao thức giao dịch) là giao thức truyền thông dùng để trao đổi cấu trúc dữ liệu giữa máy chủ và thẻ sử dụng
